Wyposażenie BCU

Pierwsze prezentowane urządzenie służy do analizy wielkości cząstek i w wielu przypadkach nie stanowi standardowego wyposażenia zakładów przemysłowych. Analizator to jedna z „perełek” w zasobach Branżowego Centrum Umiejętności Przemysłu Ceramicznego w Opocznie. Poniżej zapoznacie się Państwo z jego broszurą informacyjną i prezentacją wideo. Zapraszamy na szkolenia i do korzystania z posiadanych przez nas możliwości.

Tu znajdziecie prezentację wideo:

https://www.youtube.com/watch?v=Q4H7EdHFghs

a poniżej broszurę informacyjną:

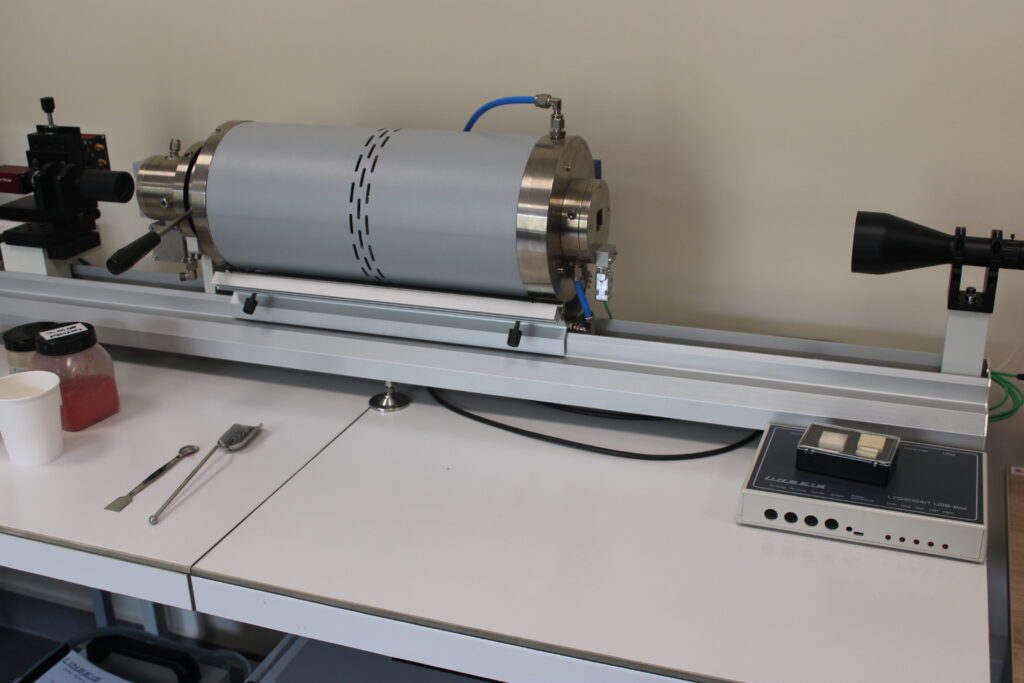

Kolejne z urządzeń to dylatometr. Dylatometr jest przeznaczony do automatycznego pomiaru liniowej zmiany próbki w kontrolowanych warunkach ogrzewania, w funkcji czasu i temperatury. Moduł dylatometru jest niezależną konstrukcją, która obsługuje zespół uchwytu próbki, zespół głowicy pomiarowej i komputer do kontrolowania działania dylatometru.
Piec nagrzewa próbkę, czujnik LVDT umieszczony na końcu pręta pomiarowego monitoruje rozszerzalność lub kurczenie się próbki, natomiast termopara kontroluje temperaturę pieca oraz próbki.
Sygnały z czujnika LVDT oraz dotyczące temperatury próbki są przesyłane do oprogramowania na komputerze. Oprogramowanie wprowadza poprawki uwzględniające ruch uchwytu próbki oraz pręta pomiarowego, a wyniki obliczane są jako PLC (procentowa zmiana liniowa) i wyświetlane w funkcji temperatury.
